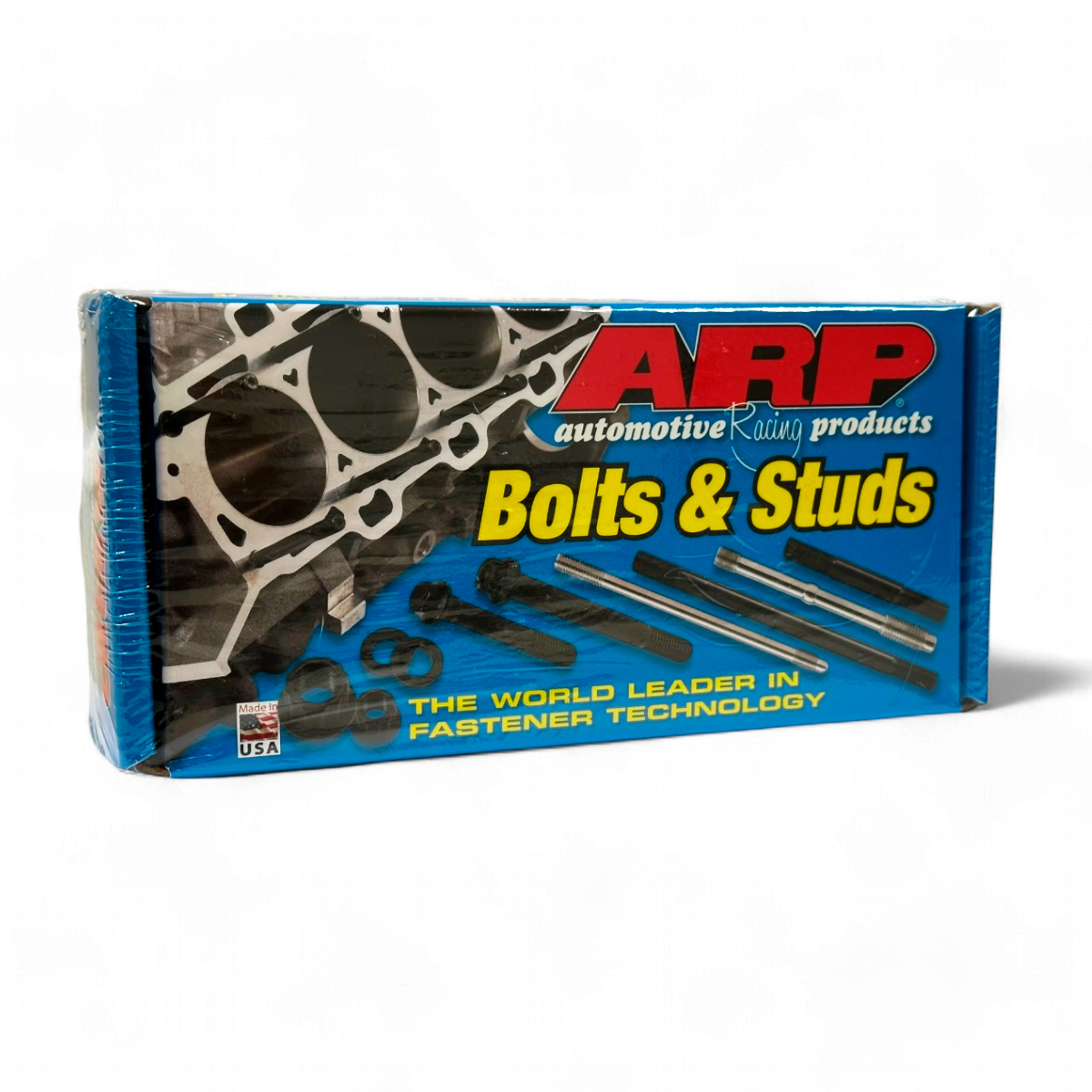

Audi RS3 / TT-RS 2.5T – 12 Pontas – Material : ARP2000. Código do Kit: 204-4708. Este kit de prisioneiros de cabeçote ARP Pro Series inclui um conjunto completo com 12 prisioneiros, 12 arruelas e 12 porcas, além de lubrificante para montagem. Compatibilidade com Veículos: Audi RS3 (2017–2020) – Plataforma 8V. Audi TTRS (2018–2021). Notas de Instalação: Requer soquete 12 pontas de 16 mm. Código OEM dos parafusos originais do cabeçote: WHT007848D. Seguir instruções de instalação da ARP. Conteúdo do Kit: (12) Prisioneiros ARP 2000. (12) Arruelas retificadas paralelas. (12) Porcas 12 pontas em aço cromo-molibdênio 8740. (1) Sachê de lubrificante ARP Ultra-Torque. Informações Adicionais: Todos os prisioneiros ARP Pro Series ARP 2000 são retificados sem centro (centerless ground), tratados termicamente antes do roscamento e usinagem, e têm resistência nominal de 220.000 psi. Estes fixadores oferecem um aumento de 35% na resistência à tração em relação aos componentes originais de fábrica. Instruções de Instalação – Kit ARP #204-4708: Aplicação: Audi RS3 / TT-RS 2.5T – ARP2000. Código do kit: 204-4708. NOTAS IMPORTANTES: Inspecione todos os componentes antes da instalação. Verifique se há defeitos visíveis ou danos causados pelo transporte. O bloco do motor e a face do cabeçote devem estar planos e com acabamento superficial adequado para a junta de cabeçote utilizada. Caso contrário, pode haver falha na vedação. Para garantir o encaixe correto da rosca e leituras de torque precisas, limpe todas as roscas no bloco para remover resíduos de selante, lubrificante e sujeira. Utilize macho de limpeza, se necessário. Antes da montagem final, recomenda-se realizar uma montagem preliminar (mockup) do motor ou dos componentes para verificar encaixe e folgas próximas aos prisioneiros. Ferramentas necessárias: Soquete 16 mm. Chave Allen 4 mm. Montagem Final – Passo a Passo 1. Limpe as sedes das arruelas no cabeçote. 2. Instale a junta do cabeçote e o cabeçote no bloco. 3. Rosqueie os prisioneiros manualmente no bloco. Não aplique torque. O sextavado interno na ponta do prisioneiro serve apenas para instalação/remoção — não é feito para torque. 4. Com um pano limpo e seco, remova todo o óleo de ambos os lados de cada arruela. As superfícies de contato entre o cabeçote e as arruelas devem estar completamente secas, sem óleo, graxa ou lubrificantes. Isso evita variações de carga de aperto. 5. Posicione as arruelas nos prisioneiros, sobre as sedes limpas e secas do cabeçote. O lado estampado da arruela deve ficar voltado para baixo, em contato com o cabeçote. Esse lado estampado ajuda a “agarrar” o cabeçote, impedindo que a arruela gire durante o torque, garantindo um aperto uniforme e consistente. 6. Aplique o lubrificante ARP Ultra-Torque nas roscas dos prisioneiros e na base das porcas. Em seguida, instale as porcas e aperte apenas com a mão. Procedimento de Torque – 3 Etapas Siga sempre a sequência de torque recomendada pelo fabricante do motor. Aperte as porcas 1 a 12 para 25 ft-lbs. Reaperte para 50 ft-lbs. Reaperte novamente para 70 ft-lbs. Código Ancona.: 04247
